Cục đẩy công suất là một trong những thiết bị âm thanh đóng vai trò quan trọng giúp âm thanh có thể phát được ra loa đến tai chúng ta. Để sử dụng được cục đẩy đúng cách, hiệu quả thì trước hết chúng ta cần hiểu được các ký hiệu trên cục đẩy công suất cũng như các nút gạt sau cục đẩy. Hãy cùng Lạc Việt Audio tìm hiểu trong bài viết này để được giải đáp nhé!

>>> Tham khảo thêm các tin tức:

Tại sao cần nắm được ký hiệu, các nút gạt sau cục đẩy?

Trước khi đi vào sử dụng bất cứ một thiết bị nào chúng ta đều phải đọc hướng dẫn và hiểu các phím, nút chức năng, ký hiệu trên nó. Khi dùng đẩy công suất cũng vậy. Việc hiểu ký hiệu, ý nghĩa nút gạt cũng như cổng kết nối trên đẩy sẽ giúp:

Sử dụng thiết bị hiệu quả và đúng cách hơn.
Dùng đúng chức năng của từng chế độ.
Hạn chế được lỗi, hỏng hóc xảy ra.
Tăng độ bền cho sản phẩm.

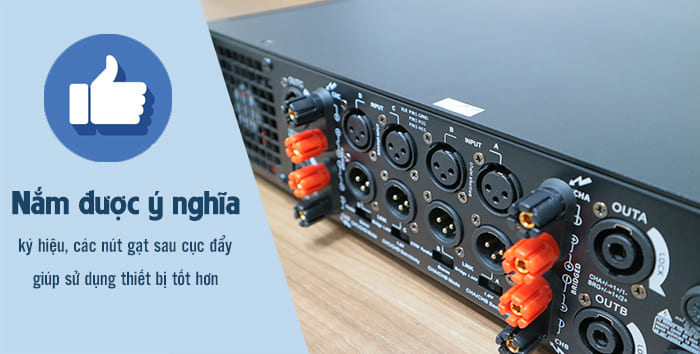

Nắm được các ký hiệu, nút gạt trên cục đẩy giúp bạn sử dụng chúng tốt hơn

Các ký hiệu trên cục đẩy, cổng kết nối

Không giống với các thiết bị như bàn mixer, vang cơ hay vang số, trên cục đẩy thường có khá ít ký hiệu nên dễ nắm bắt hơn. Một số ký hiệu thường gặp đó là:

INPUT A/B/C/D (ở một số dòng sẽ ghi 1/2/3/4): Cổng cấp tín hiệu đầu vào ở từng kênh.
CH: Dùng để chỉ kênh của cục đẩy, chẳng hạn như kênh A sẽ ký hiệu là CHA, kênh B ký hiệu là CHB.
LINK: Dùng để link tín hiệu từ kênh này sang kênh khác.
OUT A/B/C/D: Cổng cấp tín hiệu ra loa.
Ký hiệu Lock có chiều mũi tên để chỉ hướng khóa jack sau kết nối để đảm bảo độ chắc chắn.
Ký hiệu CHA +/- = 1+/1-: Ý nghĩa là để đấu ra loa ở kênh A chúng ta sẽ đấu vào chân dương vào chân 1+ và cực âm vào chân 1- (làm tương tự với các kênh khác).
Ký hiệu 200-240V 50-60Hz: Dùng để chỉ thông số phù hợp của nguồn điện cấp đầu vào.
Ký hiệu Mode: Để chọn chế độ.
Sensitivity: Dùng để chọn độ nhạy đầu vào.
Ký hiệu BRG +/- = 1+/2+: Ý nghĩa là để đấu ở chế độ đánh cầu thì cực dương của loa sẽ đấu vào chân 1+ và cực âm của loa sẽ đấu vào chân 2+.
Ở mặt trước của cục đẩy thường sẽ có ký hiệu Channel A/B/C/D hoặc CH 1/2/3/4 dùng để chỉ kênh, nút này dùng để tăng giảm âm lượng ra loa.
Ngoài ra thì còn có thêm nút nguồn dùng để bật/tắt đẩy.

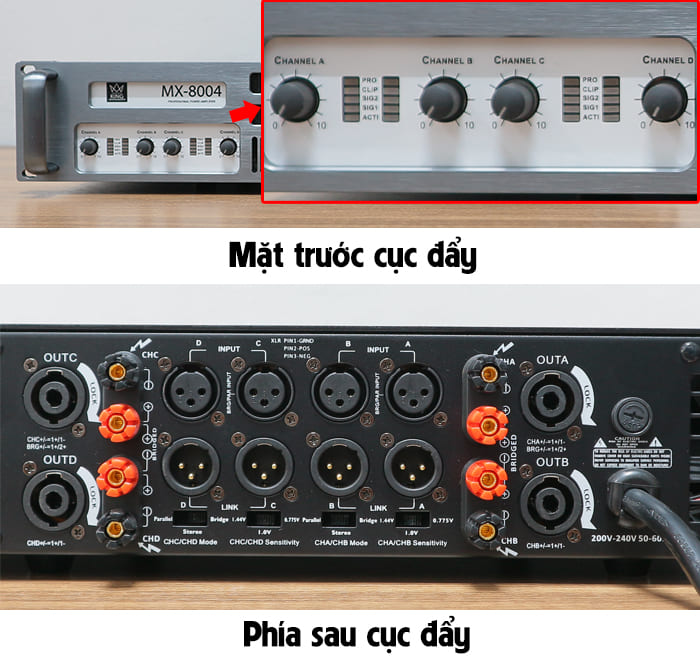

Các ký hiệu trên cục đẩy ở mặt trước và mặt sau

Các nút gạt sau cục đẩy

Mỗi dòng đẩy lại có các nút gạt sau main khác nhau, rất nhiều dòng đời mới hiện nay đã tinh giản thiết kế chỉ để lại các nút gạt chế độ thực sự cần thiết. Dưới đây chúng tôi xin tổng hợp các nút gạt có trên cục đẩy từ đời cũ cho tới đời mới hiện nay mời các bạn cùng tham khảo.

1. Nút gạt chế độ Stereo, Mono, Bridge

Đây là 3 chế độ đánh loa thông dụng có trên hầu hết các dòng main công suất hiện nay. Để hiểu hơn về các chế độ này mời các bạn cùng tham khảo tại bài viết:

Chế độ parallel, stereo, bridge trên cục đẩy là gì? Cách dùng

Nút gạt chế độ Stereo, Mono, Bridge

2. Nút gạt LPF/Pass

Khi gạt nút này phía sau cục đẩy sang Pass thì tín hiệu ra loa sẽ đầy đủ các dải (thường dùng với loa karaoke, loa full).
Khi gạt sang LPF thì sẽ dùng để đánh sub, cắt tiếng sub cho loa siêu trầm.

Nút gạt LPF/Pass

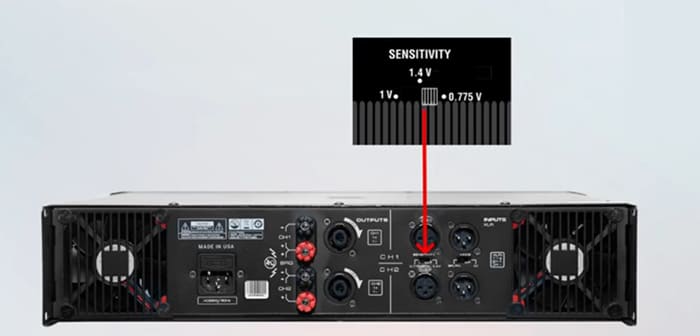

3. Các nút gạt sau cục đẩy: 0.7V/1V/1.4V

Nút gạt sau cục đẩy này được sử dụng để chọn độ nhạy đầu vào, ý nghĩa của từng chế độ như sau:

Khi gạt sang 0.77V độ nhạy đầu vào nhỏ nhất nhưng tín hiệu ra loa là to nhất.
Khi gạt ở mức 1V thì tín hiệu ra loa ở mức trung bình.
Khi gạt sang mức 1.44V thì tín hiệu ra loa sẽ nhỏ nhất.

Các nút gạt sau cục đẩy: 0.7V/1V/1.4V

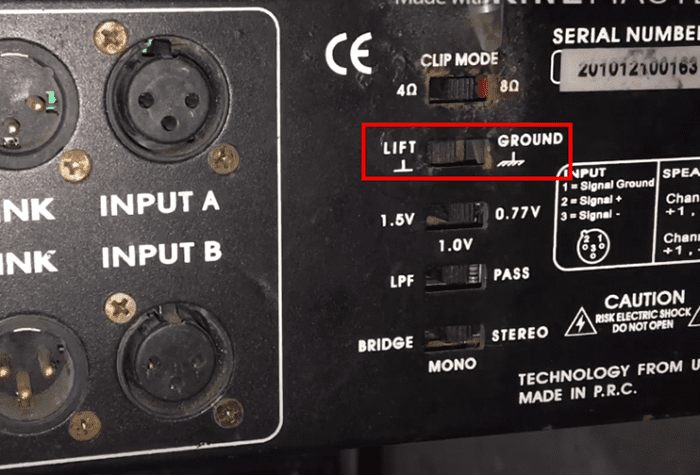

4. Nút gạt sau cục đẩy LIFT/GROUND

Khi ta muốn nối đất thiết bị ta gạt sang chế độ Ground – tác dụng của việc nối đất cho cục đẩy đó là để loại bỏ các dòng điện rò rỉ ra vỏ cục đẩy gây ra các tiếng nhiễu rè không mong muốn đồng thời tránh được tình huống có cảm giác tê tay khi chạm vào vỏ (các dòng đẩy đời mới hiện nay đã sơn tĩnh điện để tránh tình trạng này xảy ra).
Trường hợp bạn sử dụng cục đẩy công suất mà không muốn nối đất thì chúng ta sẽ gạt sang LIFT.

Nút gạt sau cục đẩy LIFT/GROUND

5. Nút gạt sau cục đẩy CLIP MODE 4Ω/8Ω

Cục đẩy báo đèn Clip tức chúng bị quá tải, đuối, khi ta gạt sang 8 ohms thì ta đánh cho loa 8 ohms, trường hợp quá công suất thì đèn sẽ báo clip.
Trường hợp đánh loa 4 ohm thì gạt sang chế độ 4 ohms khi quá tải hoặc có vấn đề thì đẩy sẽ báo clip để biết đẩy đã hết công suất hoặc có sự cố về loa.

Nút gạt sau cục đẩy CLIP MODE 4Ω/8Ω

Lưu ý khi sử dụng các nút gạt sau cục đẩy, main công suất

Một số lưu ý quan trọng khi áp dụng các nút gạt phía sau cục đẩy công suất bạn cần nhớ để tránh gây lỗi hỏng cho thiết bị đó là:

Tìm hiểu kỹ ý nghĩa và tác dụng của từng nút gạt để dùng.
Bạn cần dùng chế độ nào thì gạt sang chế độ đó và chú ý đấu nối đúng theo hướng dẫn của nhà sản xuất.
Gạt đúng nấc, không gạt nút nửa chừng vì nó sẽ không có tác dụng, lâu ngày sẽ gây hỏng nút gạt.

Trên đây là bài viết giải đáp các ký hiệu trên cục đẩy cũng như ý nghĩa các nút gạt sau cục đẩy giúp bạn sử dụng chúng hiệu quả và tối ưu nhất. Theo dõi chúng tôi để biết thêm thật nhiều thông tin bổ ích khác nữa nhé! Hẹn gặp các bạn trong những bài viết sau.
