Cách đấu loa nối tiếp và song song cực dễ, có hình ảnh trực quan

Đấu loa song song và nối tiếp được xem là 2 cách đấu thông dụng nhất trong âm thanh. Trong những trường hợp phối ghép nhiều loa với nhau, bắt buộc ta phải thực hiện đấu, mắc loa với nhau để kết hợp chúng với thiết bị âm thanh cần thiết. Vậy cách đấu loa nối tiếp và song song được áp dụng theo nguyên tắc nào? Cách thực hiện ra sao. Nên đấu loa song song hay nối tiếp thì tốt. Cùng Lạc Việt Audio tìm hiểu ngay trong bài viết này để giải đáp nhé!

>>> Tham khảo thêm bài viết:

• Các loại giắc cắm loa phổ biến trong âm thanh bạn cần biết!
• Có nên ghép vang số với amply? Cách kết nối thế nào cho chuẩn
• Cách kết nối 2 loa bluetooth với nhau: JBL, Sony,.. cực đơn giản

Cách đấu loa nối tiếp và song song cực dễ, có hình ảnh trực quan

Khi nào ta nên thực hiện cách đấu loa nối tiếp và song song?

Đấu loa nối tiếp hay song song mục đích cuối cùng là kết hợp các loa với nhau để có được trải nghiệm âm thanh như ý muốn. Việc đấu loa nối tiếp và song song sẽ giải quyết được bài toán phối ghép cũng như để thuận lợi hơn cho người dùng. Vậy khi nào ta nên thực hiện cách đấu loa song song và nối tiếp?

Thực hiện cách đấu loa nối tiếp khi:

• Bạn cần đấu nhiều loa với 1 chiếc amply. Chẳng hạn bạn sử dụng loa âm trần với số lượng nhiều thì có thể mắc loa nối tiếp với nhau rồi kết hợp với amply.
• Bạn muốn tăng trở kháng của hệ thống loa để kết hợp với cục đẩy hoặc amply. Theo nguyên tắc thì trở kháng của loa phải lớn hơn hoặc bằng của cục đẩy công suất/amply thì các thiết bị mới hoạt động tốt được. Khi thực hiện cách đấu loa nối tiếp sẽ giúp làm tăng trở kháng của loa và sẽ kết hợp được với thiết bị khác.
• Muốn tiết kiệm được chi phí: Thường thì cách mắc loa nối tiếp sẽ không tốn dây như cách đấu loa song song mà vẫn đảm bảo được nhu cầu.
• Bạn sử dụng chung nguồn nhạc và không cần phân vùng âm thanh.
• Tất nhiên việc đấu loa nối tiếp sẽ dễ hơn là cách đấu loa song song rồi.

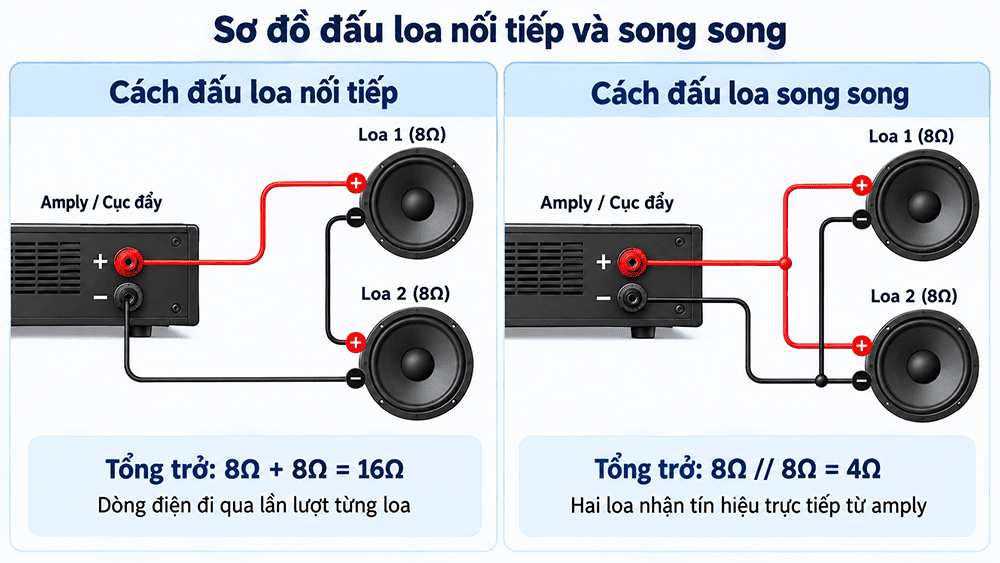

Việc đấu loa nối tiếp hay song song tùy thuộc vào nhu cầu và mục đích sử dụng

Thực hiện cách đấu loa song song khi:

• Muốn giảm trở kháng của loa xuống thì nên sử dụng cách đấu loa song song thay vì đấu nối tiếp.
• Trong hệ thống âm thanh thông báo, công cộng thì đấu loa song song để phân vùng âm thanh giữa các khu vực, chỉ có đấu loa song song mới có thể phân vùng từng loa, còn đấu nối tiếp thì không thể phân vùng được..
• Với cách đấu loa song song thì khi một thiết bị loa gặp trục trặc cũng sẽ ít gây ảnh hưởng tới hệ thống.
• Với những hệ thống nhỏ, sử dụng ít loa thì nên chọn cách đấu loa song song.

Ngoài 2 cách trên thì ta còn có cách đấu loa nối tiếp và song song kết hợp. Nói chung thì nó sẽ phát huy được điểm mạnh và khắc phục được nhược điểm của 2 cách mắc trên. Tuy nhiên cách mắc loa nối tiếp và song song kết hợp chỉ phù hợp với các hệ thống lớn và sử dụng nhiều loa.

Thực hiện cách đấu loa song song khi bạn muốn giảm trở kháng của toàn bộ loa

Hướng dẫn cách đấu loa nối tiếp

Liệu đấu nối tiếp loa có giống việc bạn đấu nối tiếp điện trở, bóng đèn hay không? Cùng tìm hiểu thật chi tiết dưới đây nhé!

Nguyên lý của cách đấu loa nối tiếp

Nối tiếp – đúng như cách gọi, đấu loa nối tiếp là đấu từ cực âm của loa thứ nhất sang cực dương của loa thứ hai,… cứ như thế tới hết số lượng loa. Nguyên lý cụ thể:

• Cực dương của loa thứ nhất sẽ được nối trực tiếp với cực âm của loa thứ 2.
• Trở kháng của toàn bộ hệ thống loa sẽ tăng lên và được tính theo công thức: R = R1 + R2 + R3 +…+ Rn. Với R là tổng trở kháng của tất cả loa có trong hệ thống.

Nhìn chung thì cách đấu nối tiếp khá dễ thực hiện, tổng trở tăng lên theo cấp số cộng, ví dụ bạn lắp nối tiếp 5 loa 2 Ohm thì tổng trở của hệ thống loa là 10Ohm.

Nguyên lý của cách đấu loa nối tiếp

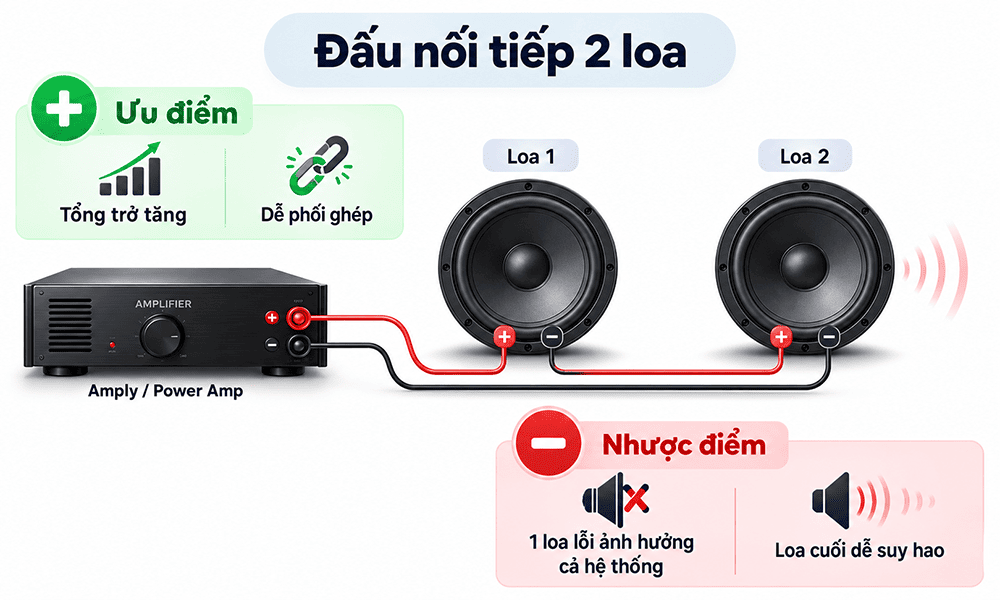

Ưu, nhược điểm của cách đấu nối tiếp 2 loa

Ưu điểm:

Sau khi đấu loa nối tiếp thì tổng trở sẽ tăng vì thế rất dễ để phối ghép các loa với các thiết bị âm thanh như amply hay cục đẩy. Âm thanh phát ra đảm bảo được sự mượt mà, mạnh mẽ. Cách đấu loa nối tiếp cũng dễ thực hiện và tiết kiệm dây loa cũng như công sức, nhìn chung là rất dễ, kể cả mới tiếp xúc bạn cũng có thể đấu nối tiếp loa một cách thành thạo.

Nhược điểm:

Tuy nhiên cách mắc loa nối tiếp cũng có một số nhược điểm như:

• Chỉ cần một trong 2 loa xảy ra sự cố sẽ khiến hư hỏng cả hệ thống.
• Khi đấu loa nối tiếp với số lượng lớn sẽ gây ảnh hưởng tới chất lượng âm thanh của toàn bộ loa, đặc biệt là những loa ở phía cuối do suy giảm tín hiệu âm thanh trên đường truyền, cứ qua mỗi loa nó sẽ giảm.

Các bước thực hiện cách đấu loa nổi tiếp

• Bước 1: Chẩn bị dây loa xịn

Đầu tiên bạn chuẩn bị dây loa chất lượng có tiết diện phù hợp với dòng loa bạn sử dụng. Tùy theo là loa karaoke hay loa âm trần, loa treo tường,… để chọn loại dây phù hợp.

Bạn cũng chú ý rằng phải chọn loại dây chất lượng thì sau khi thực hiện cách đấu loa nối tiếp thì tín hiệu âm thanh mới ổn định được. Không nên dùng dây điện thay dây loa vì khả năng truyền tín hiệu âm thanh không tốt bằng dây loa được. Để hiểu rõ hơn có thể tham khảo bài: Dùng đây điện làm dây loa có được không?

• Bước 2: Tách lớp vỏ nhựa ở các đầu dây loa

Ở bước này bạn cần dùng dao hoặc dụng cụ chuyên dụng để tác lớp vỏ nhựa ở 2 đầu dây loa. Sao cho chúng lộ phần lõi đồng một đoạn tầm vài cm.

• Bước 3: Thực hiện đấu loa nối tiếp với nhau

Sử dụng những dây loa đã chuẩn bị, đấu dây âm vào cực âm của thiết bị âm thanh (amply, cục đẩy). Sau đó đấu cực dương của loa đầu tiên với cực âm của loa thứ 2 cứ như vậy cho tới hết số loa.

• Bước 4: Đấu cực dương của loa cuối tới cực dương của amply.

Thường thì chúng ta chỉ thực hiện cách đấu loa nối tiếp với số lượng nhiều loa cho các dòng loa có trở kháng cao như loa gắn trần. Còn với loa karaoke thường thì chỉ áp dụng cách đấu nối tiếp 2 loa.

Hướng dẫn cách đấu loa song song

Ngoài cách đấu loa nối tiếp thì cách đấu loa song song cũng là phương pháp được khá nhiều người áp dụng. Khi đấu loa song song thì tổng trở của loa sẽ giảm đồng thời đảm bảo được bộ dàn hoạt động tốt kể cả khi 1 trong số các loa có vấn đề.

Nguyên lý của cách đấu loa song song

• Đấu loa song song thì cực cùng dấu sẽ được nối với nhau. Chẳng hạn cực âm của loa thứ nhất sẽ được nối với cực âm của loa thứ hai. Làm tương tự với cực dương của 2 loa.
• Sau khi thực hiện cách đấu loa song song thì tổng trở được tính bằng công thức: 1/R = 1/R2 + 1/R2 + … + 1/Rn
• Việc đấu loa song song sẽ đảm bảo được nguồn điện vào các loa ổn định như nhau.

Đấu loa song song sẽ làm giảm trở kháng rất nhanh, ví dụ 2 loa 4 ohm đấu song song với nhau, tổng trở hệ thống loa chỉ còn 2 ohm

Ưu, nhược điểm của cách đấu loa song song

Ưu điểm:

Ưu điểm của cách đấu loa song song đó là bảo vệ hệ thống tối ưu. Có thể sử dụng cho các bộ dàn phân vùng âm thanh. Chẳng hạn mỗi tầng sẽ phát nhạc khác nhau. Thiết bị loa hoạt động ổn định và bền hơn. Đây cũng là lý do đấu loa song song được áp dụng trong các hệ thống thông báo, công cộng, phát nhạc nền mà có nhiều tầng, nhiều vùng.

Nhược điểm:

• Tuy nhiên cách đấu loa song song cũng có nhược điểm đó là thường tốn dây loa nên không tiết kiệm chi phí. Tổng số lượng dây sử dụng có thể lớn hơn nhiều so với đấu loa nối tiếp
• Rất mất thời gian và công sức nếu hệ thống âm thanh lớn.
• Việc đấu loa song song sẽ khiến trở kháng giảm xuống thấp quá sẽ khiến hỏng hóc thiết bị kết nối cùng như đẩy hay ampli.

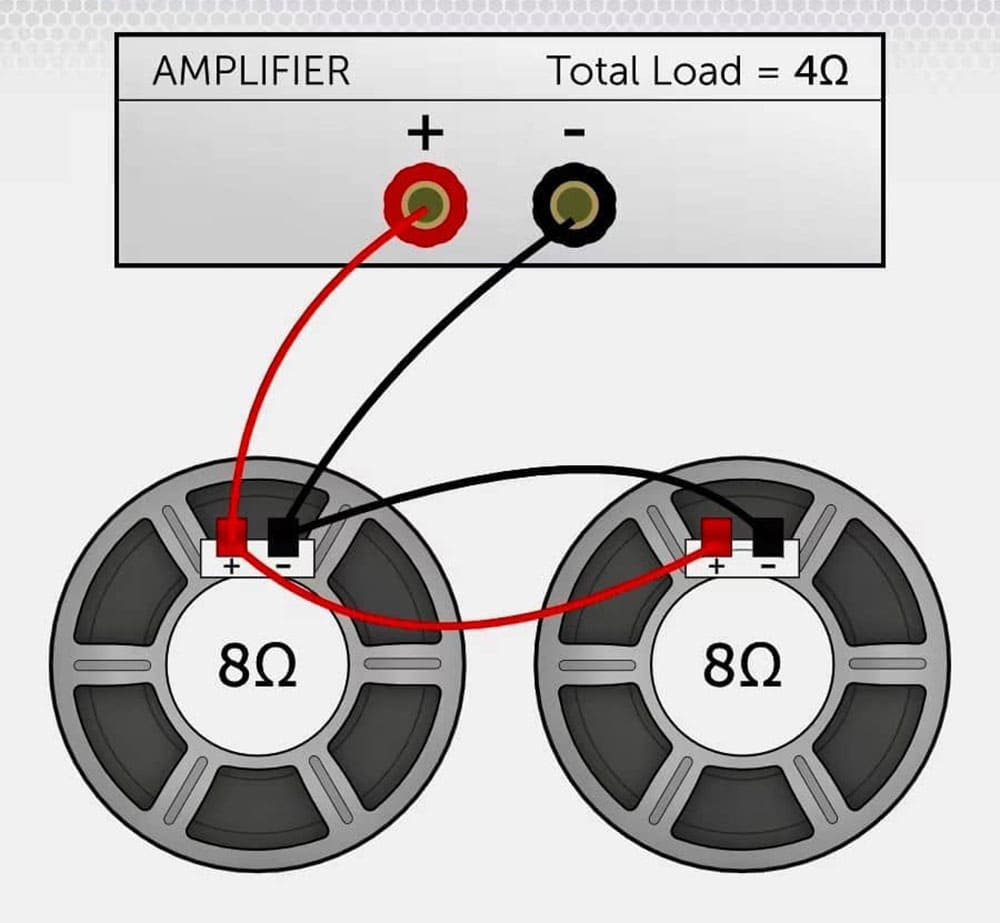

Các bước thực hiện cách đấu loa song song

• Bước 1: Chuẩn bị dây loa chất lượng: Bước thực hiện chuẩn bị trước khi đấu loa song song bạn làm tương tự với cách đấu loa nối tiếp.
• Bước 2: Đấu cực dương của amply/cục đẩy với cực dương loa bằng dây đã chuẩn bị.
• Bước 3: Đấu cực dương của loa thứ nhất với cực dương của các loa khác. Làm tương tự với cực âm.

Ngoài hai cách đấu loa song song và nối tiếp riêng thì chúng ta có cách đấu loa nối tiếp và song song kết hợp. Với cách này thi việc thực hiện cũng như tính toán sẽ khó khăn hơn đòi hỏi người thực hiện phải biết tính toán đấu nối cho đúng.

Hướng dẫn cách đấu loa nối tiếp và song song

Khi nào nên áp dụng?

Trường hợp 1: Đấu loa nối tiếp và song song kết hợp phù hợp khi cần sử dụng nhiều loa trên cùng một kênh công suất, nhưng nếu đấu song song hoàn toàn thì tổng trở xuống quá thấp, còn nếu đấu nối tiếp hoàn toàn thì tổng trở lại quá cao.
Ví dụ có 4 loa 8Ω:

• Đấu cả 4 loa song song → tổng trở chỉ còn 2Ω
• Đấu cả 4 loa nối tiếp → tổng trở lên tới 32Ω
• Đấu nối tiếp – song song → tổng trở trở lại khoảng 8Ω

Như vậy, kiểu kết hợp giúp cân bằng trở kháng tốt hơn, đặc biệt hữu ích khi cục đẩy hoạt động ổn định ở 4Ω hoặc 8Ω nhưng không phù hợp với tải quá thấp. Cách đấu này cũng phù hợp khi muốn chia công suất tương đối đều cho nhiều loa. Để việc phân chia công suất cân bằng hơn, các loa trong cùng cụm nên có cùng trở kháng danh định và thông số tương đương nhau.

Trường hợp 2: Khi muốn phân vùng âm thanh (trong hệ thống loa 70/10V)

Ví dụ, có nhiều cụm loa đấu song song với nhau, mỗi cụm loa này sẽ là 1 vùng (khu vực) cần thông báo, phát nhạc, nhưng mỗi khu vực này lại cần nhiều loa để phát cho cả 1 không gian rộng thì trong mỗi cụm sẽ áp dụng cách đấu loa nối tiếp.

Cách thực hiện

Với trường hợp 1, bạn cần tính toán trở kháng cực kỳ kỹ lưỡng nếu không thiết bị trong hệ thống rất dễ bị hỏng. Vì thế tốt nhất là bạn không nên tự thực hiện. Với trường hợp 2, sử dụng cho hệ thống loa trở kháng cao thì đơn giản hơn nhiều.

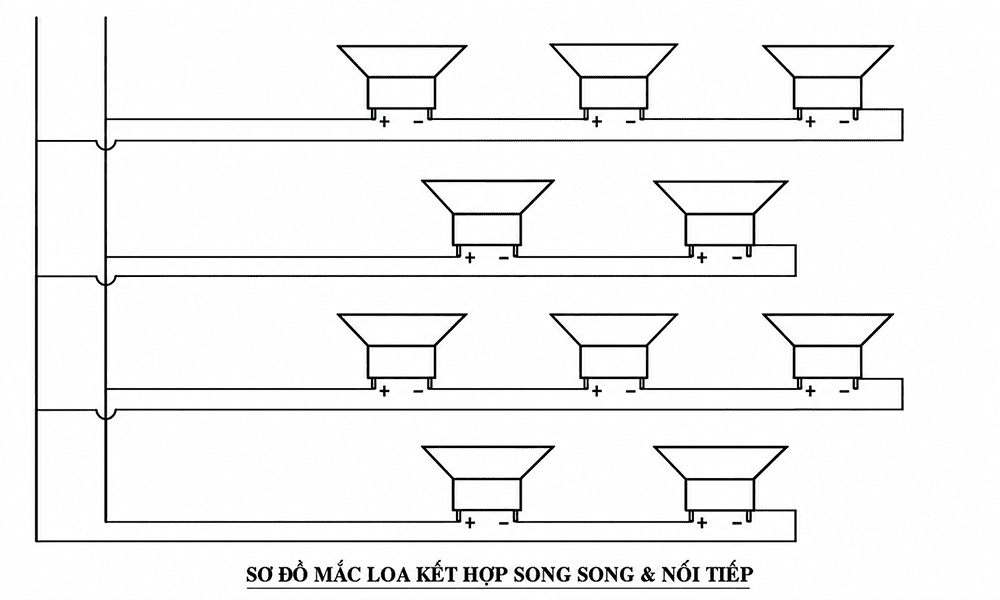

Để hiểu rõ bạn có thể quan sát hình minh họa dưới đây:

Sử dụng cách đấu này cho loa trở kháng cao thì bạn gần như không phải tính toán hay quan trâm tới trở kháng nữa, chỉ cần chú ý tới tổng công suất hệ thống loa và công suất của bộ khuếch đại là được.

Vậy nên đấu loa song song hay nối tiếp thì hay hơn?

Nên mắc loa nối tiếp hay song song chắc hẳn là câu hỏi của rất nhiều người dùng đặt ra. Mỗi cách thì đều có ưu và nhược điểm riêng. Và việc chọn cách đấu loa còn tùy theo mục đích và nhu cầu của người sử dụng.

• Nếu số lượng loa ít, loại loa sử dụng là loa trở kháng thấp (loa karaoke, loa hội trường) Có thể áp dụng cách nối tiếp hoặc song song đều được, nhớ tính toán trở kháng sao cho hợp lý. Nhưng nếu để nghe tiếng hay, mạnh mẽ thì chọn đấu loa song song sẽ hay hơn.
• Số lượng loa rất nhiều mà không cần phân vùng (loa trở kháng cao) thì chọn cách đấu loa nối tiếp, không ảnh hưởng tới chất âm.
• Cần phân vùng thì dùng cách đấu loa song song.

Lời khuyên khi thực hiện cách đấu loa nối tiếp và song song

Với kinh nghiệm lâu năm trong ngành thì chúng tôi khuyên các bạn khi chọn cách đấu loa nối tiếp và song song thì:

• Nếu mắc nối tiếp 2 loa 4 Ohm sẽ thành 8Ohm. Không phải lúc nào cũng dùng được cách này. Khi bạn đấu loa nối tiếp càng nhiều thì sẽ càng khó áp dụng.
• Cách đấu loa song song thì có thể thực hiện bao nhiêu loa cũng được (theo nguyên lý là vậy) miễn sao đảm bảo được công suất của tổng loa nhỏ hơn hoặc bằng công suất của amply tất nhiên vẫn phải đảm bảo được trở kháng của loa không được quá nhỏ vì sẽ khiến hỏn thiết bị.
• Nếu muốn khắc phục được nhược điểm của 2 cách đấu thì chúng ta nên kết hợp các đấu loa nối tiếp và song song với nhau.

Lưu ý khi thực hiện cách đấu loa nối tiếp và song song

Lưu ý khi thực hiện cách đấu loa nối tiếp và song song

Để đấu loa nối tiếp và song song có hiệu quả và đạt được như mong đợi. Hơn nữa lại đảm bảo được an toàn cho hệ thống âm thanh của bạn thì cần chú ý tới các vấn đề như sau:

• Tìm hiểu kỹ hướng dẫn cách đấu loa nối tiếp và song song trước khi tự thực hiện.
• Chỉ nên thực hiện đấu loa nối tiếp và song song với những dòng loa tương thích và phù hợp với nhau. Tránh việc mắc nối với nhau xong không hoạt động được hay làm hỏng hóc các loa.
• Phải tính toán kỹ lưỡng trở kháng và công suất của loa sau khi thực hiện đấu loa nối tiếp và song song rồi mới kết hợp với đẩy hay amply.
• Chỉ nên dùng dây loa chất lượng chuyên dụng để đảm bảo sau khi thực hiện đấu loa nối tiếp và song song thì tín hiệu âm thanh ổn định.
• Nếu bạn không có kiến thức phối ghép và đấu nối loa nối tiếp hay song song thì tốt nhất là không nên tự thực hiện mà hãy hỏi hoặc nhờ đến các chuyên gia, kỹ thuật viên hay người có hiểu biết âm thanh.

Bạn có thể liên hệ trực tiếp với chúng tôi nếu gặp khó khăn khi thực hiện cách đấu loa nối tiếp và song song. Các chuyên gia của chúng tôi sẽ trực tiếp hỗ trợ cho bạn.

Trên đây là bài viết hướng dẫn cách đấu loa nối tiếp và song song chi tiết cực đơn giản cũng như những lưu ý quan trọng khi thực hiện đấu nối tiếp 2 loa hay nhiều loa. Mong rằng với những thông tin mà chúng tôi chia sẻ sẽ giúp bạn thực hiện cách mắc loa nối tiếp và song song thành công. Theo dõi chúng tôi để biết thêm thật nhiều thông tin bổ ích khác nữa nhé! Hẹn gặp các bạn vào những bài viết sau.
