Micro không dây là một thiết bị sử dụng tần sóng VHF hoặc UHF siêu cao thu tín hiệu âm thanh từ người dùng và phát tiếng ra loa, mang đến cho khách hàng những trải nghiệm tuyệt vời trong các hệ thống âm thanh phòng họp, âm thanh hội trường, quán bar, phòng KTV hay là dàn karaoke tại nhà. Trong mỗi chiếc micro đều được trang bị một mạch micro không dây cao cấp có vai trò quan trọng, cụ thể như thế nào thì hãy theo dõi bài viết dưới đây nhé.

>>>>>>>Xem thêm:

• Tìm hiểu về công nghệ cảm biến tự ngắt trên micro không dây!
• Cách reset micro không dây chuẩn nhất: Paramax, Shure, Acnos
• Hướng dẫn sửa micro không dây đơn giản nhất! Bạn có biết

Vai trò của mạch micro không dây

Bo mạch micro không dây hay chính là mạch thu của mic, có nhiệm vụ như là “trái tim” của chiếc micro không dây hoàn chỉnh. Nó có thiết kế là một bảng mạch điện với các linh kiện cao cấp, làm tốt nhiệm vụ thu, bắt sóng cho micro không dây sử dụng tần sóng UHF siêu cao cực đỉnh. Một mạch thu micro không dây UHF cơ bản chỉ có thể làm tốt nhiệm vụ là bắt các tần sóng UHF để truyền các tín hiệu âm thanh đi xa ra loa trong một phạm vi cụ thể, mà đường truyền vô cùng mượt mà, ổn định, độ nhạy cao.

Mạch micro không dây là trung tâm của mic

Nhưng với một mạch micro không dây cao cấp, được sử dụng nhiều công nghệ hiện đại, không chỉ có thể truyền tín hiệu âm thanh nhanh nhạy nhờ băng tần UHF mà còn có thể tự động chống hú, loại bỏ các tạp âm, tiếng ồn khó chịu, đồng thời tránh rớt sóng, có thể ổn định ở 1 kênh sạch sẽ, an toàn, cho âm thanh thêm chân thực và sống động. Chính vì vậy mà mạch thu sóng micro không dây vô cùng quan trọng và xứng đáng được đầu tư và phát triển thêm để có thể đáp ứng được nhu cầu sử dụng của người tiêu dùng hơn nữa.

Sơ đồ mạch micro không dây

Mạch thu micro không dây có cấu tạo đơn giản gồm các linh kiện chính như: khoá điện, cuộn dây, điện trở, tụ ceramic, transistor, ống nói, led chỉ thị, chấu pin.

Cấu tạo các linh kiện trong mạch thu micro không dây UHF

Và dưới đây là một sơ độ mạch điện cho micro không dây:

Sơ đồ cơ bản mạch micro không dây

• Khối 1 là mạch điện ống nói.
• Khối 2 là tầng khuếch đại tăng biên tín hiệu âm thoại.
• Khối 3 là tầng dao động RF dùng để tạo ra sóng mang.
• Khối 4 là tầng khuếch đại RF dùng để tăng xa tầm phát sóng.
• Khối 5 là dây anten dùng để bức xạ sóng vào không gian.

Giá thành mạch micro không dây

Bởi chỉ là một linh kiện trong chiếc micro nên mạch micro không dây có giá thành rất là rẻ, hoàn toàn phù hợp với mọi tiền, giao động từ khoảng 100.000 VNĐ đến 300.000 VNĐ. Nếu mạch thu sóng micro không dây được trang bị thêm mạch chống hú hay mạch phá sóng thì giá thành sẽ cao hơn chút, bởi vì đã được tích hợp thêm chức năng cao cấp, cần phải xứng đáng với giá thành hợp lý. Để có thể mua được một bo mạch micro không dây UHF chuẩn chất lượng cao thì nên tìm đến các địa chỉ uy tín để đảm bảo chất lượng sản phẩm một cách tốt nhất.

TOP 7 Bo mạch micro không dây có chất lượng cao, được ưa chuộng nhất năm 2024

Dưới đây là một số mạch thu micro không dây UHF được sử dụng trong hát karaoke, loa kéo có giá thành hợp lý, chất lượng tốt, cùng một vài mạch chống hú, phá sóng micro không dây cao cấp mà bạn có thể tham khảo thêm:

Mạch chống hú micro không dây lẻ

Board chống hú thường được dùng trong các micro không dây, ampli cao cấp và vang số. Chức năng dịch tần số làm giảm cộng hưởng các sóng âm tần biên độ lớn tần số trùng nhau, cắt giảm được tiếng hú (Feedback) và có thể được dùng trong hầu hết các loại vang số, micro và một số dòng ampli đời mới. Hiệu quả chống hú lên đến 80 ->90%, cho âm thanh đầu ra thêm chân thực, chi tiết và sạch sẽ hơn.

Mạch chống hú micro không dây: 370.000 VNĐ

Thông số kỹ thuật:

• Nguồn vào : 7-12VDC.
• Kích thước : 49 x 36 x 13mm

Vỉ mạch micro không dây tần số 261.8MHz

• 3OUT: Tín hiệu ngõ ra
• GND: Mass chung
• +5V: Nguồn cấp DC 5V~9V
• KC: Chân báo nhận MIC
• 9OUT: Không sử dụng

Vỉ mạch micro không dây tần số 261.8MHz: 180.000 VNĐ

Mạch micro karaoke không dây tần số 730 – 749mhz

Mạch thu sóng micro UHF có tần số 730 – 749mhz phù hợp với các loại micro có tần số này, đảm bảo các kênh trong băng tần này sạch trong, không bị dính các tiếng ồn nhiễu, hạn chế được rớt sóng.

Mạch micro karaoke không dây tần số 730 – 749mhz: 280.000 VNĐ

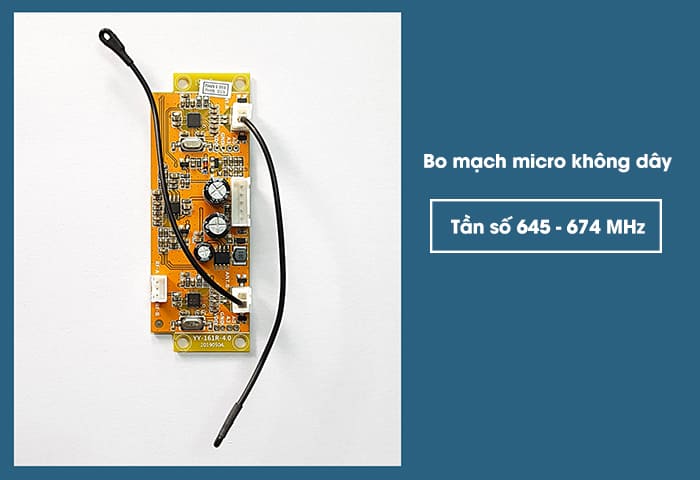

Mạch thu phát micro không dây tần số 645 – 674 MHz

• Sóng UHF
• Băng tần 645 – 674mhz
• Nguồn: 12V
• 2 pin

Mạch thu phát micro không dây tần số 645 – 674 MHz: 200.000 VNĐ

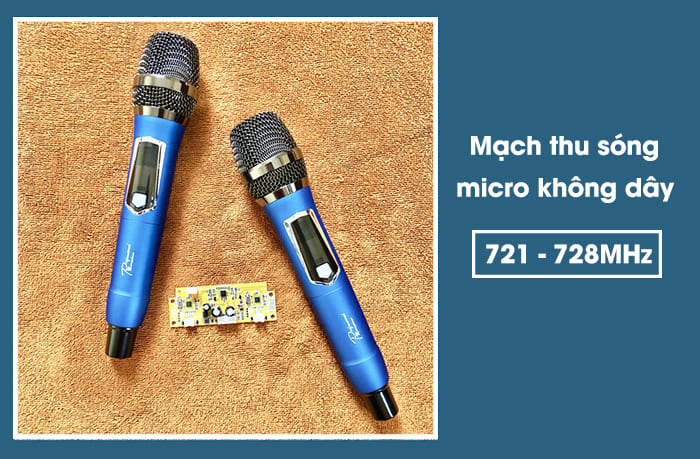

Mạch thu sóng micro không dây tần số 721 – 728mhz

Bo mạch micro không dây này có thể  thay thế cho nhiều dòng sản phẩm micro loa kéo có tần số 721 – 728mhz trên thị trường hiện nay khi bị hư bo thu sóng micro mà không biết tìm bo micro ở đâu. Thiết kế nhỏ gọn có thể sét sóng nhanh chóng với các cặp micro loa kéo bị hư bo mạch thu sóng. Bo sử dụng nguồn Dc từ 5v đến 8v và 1 ngõ UOT2 rất đơn giản dễ lắp đặt tháo socket bo cũ ra và lắp vào là xong đỡ tốn chi phí mua 1 bộ micro mới.

Mạch thu sóng micro không dây tần số 721 – 728mhz: 280.000 VNĐ

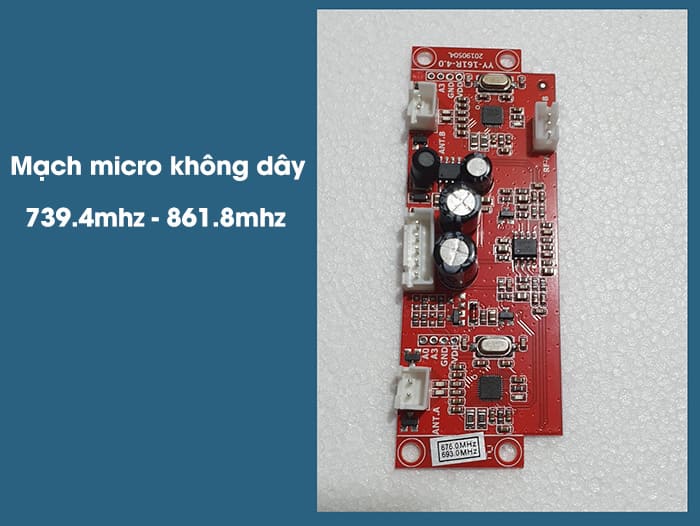

Mạch micro không dây loa kéo 739.4mhz – 861.8mhz

• Sóng UHF
• Băng tần: 739.4mhz – 861.8mhz
• Nguồn: 12V
• 2 pin

Mạch micro không dây loa kéo 739.4mhz – 861.8mhz: 195.000 VNĐ

Cách lắp mạch micro không dây

Để có thể tự lắp ráp một mạch thu sóng micro không dây tại nhà để tiết kiệm chi phí, thoả mãn nhu cầu nghiên cứu, lắp đặt của bạn thì có thể tham khảo các bước dưới đây:

Chuẩn bị dụng cụ lắp đặt

•  Cây hàn viết và chì hàn.
•  Kèm mỏ nhọn dùng để kẹp gắp linh kiện.
•  Kèm cắt dùng để cắt dây, cắt chân linh kiện.
•  Một máy đo đa năng, loại chỉ thị bằng kim hay hiện số.

Dụng cụ cần thiết khi lắp ráp mạch micro không dây

Các bước hàn linh kiện lên board mạch micro không dây

• Bước 1: Cho mõ hàn vào làm nóng chổ hàn, như chân linh kiện.
• Bước 2: Khi chổ muốn hàn đủ nóng thì đưa chì vào, chờ cho chì chảy ra.
• Bước 3: Lấy chì ra khỏi chổ mối hàn, tiếp tục làm nóng để chì phủ đều lên chổ hàn.
• Bước 4: Lấy đầu mõ hàn ra và chờ nguội, nêu vết hàn bóng láng là tốt.
• Bước 5: Cắt chân linh kiện.

Các sơ đồ lắp mạch thu micro không dây UHF

Sau khi tìm hiểu các linh kiện được trang bị trong mạch thu sóng của micro chúng ta có thể tiến hành lắp đặt các bộ phận trong tay cầm mic như sau:

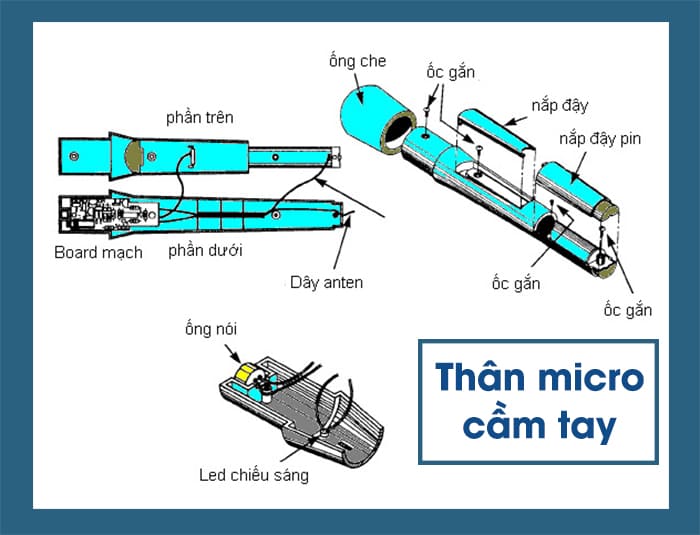

Cách lắp ráp tay cầm mic

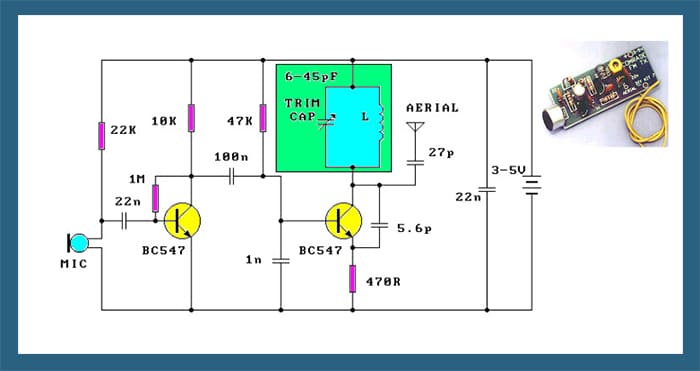

Với trường hợp là micro không dây sử dụng 2 transistor:

Lắp mạch thu micro không dây UHF với 2 transistor

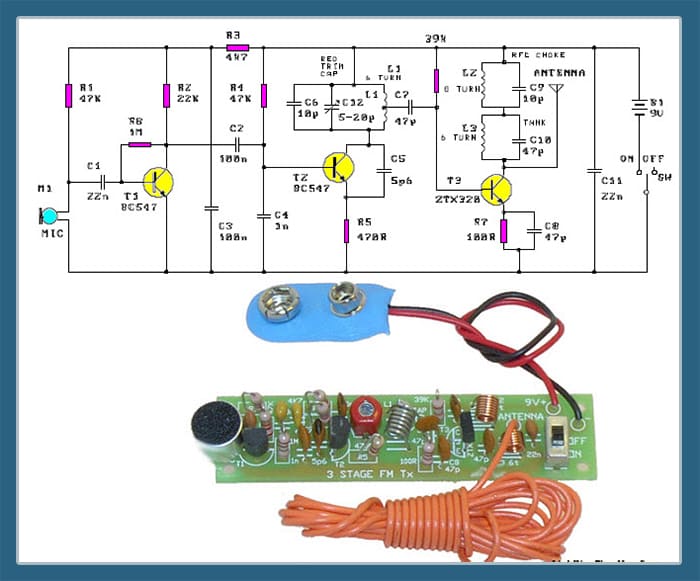

Trường hợp micro dùng đến 3 transistor:

Lắp mạch thu sóng micro không dây với 3 transistor

Trường hợp microphone wireless dùng 2 transistor, chạy nguồn 9V:

Lắp bo mạch không dây với 2 transistor và 9V

Lạc Việt Audio – Địa chỉ mua mạch micro không dây uy tín hiện nay

Lạc Việt Audio là đơn vị cung cấp và lắp đặt hệ thống âm thanh có đầy đủ các mẫu mã về thiết bị mà bạn muốn tìm, không chỉ vậy mà mỗi sản phẩm đều được cung cấp đầy đủ giấy tờ CO CQ, nguồn gốc xuất xứ, đảm bảo hàng chính hãng chất lượng cao, nâng cao uy tín. Ngoài ra chúng tôi còn có những chính sách bảo hành và bảo trì cho khách hàng đến mua hàng trong vòng 2 năm cùng vô vàn ưu đãi hấp dẫn khác.

Trên đây là một số thông tin về mạch micro không dây là một mảnh ghép tuyệt vời cho những ai đang tìm kiếm một linh kiện bo mạch thu sóng micro không dây chất lượng cao với thiết kế hiện đại, cùng khả năng xử lý âm thanh đỉnh cao có thể đáp ứng các nhu cầu sử dụng của người tiêu dùng. Nếu bạn có nhu cầu muốn biết thêm thông tin chi tiết hay sở hữu sản phẩm này về cho dàn âm thanh của mình thì hãy lên hệ đến Lạc Việt Audio qua số Hotline: 0982655355 để được tư vấn và trải nghiệm sản phẩm nhé.
