Những mẫu bản vẽ thùng loa sub được ưa chuộng hiện nay!!!

Thùng loa sub là một phần quan trọng trong việc tái tạo âm thanh trầm, giúp mang lại dải bass mạnh mẽ, sâu lắng và sống động. Để đạt được hiệu quả âm thanh tối ưu, việc thiết kế thùng loa cần tuân thủ các tiêu chuẩn kỹ thuật và thông số chính xác. Bản vẽ thùng loa sub chính là tài liệu không thể thiếu, cung cấp chi tiết về cấu trúc, kích thước và các yếu tố kỹ thuật liên quan, từ đó đảm bảo khả năng hoạt động tốt nhất của loa. Việc hiểu rõ về bản vẽ này sẽ giúp bạn dễ dàng hơn trong quá trình tự lắp ráp hoặc sản xuất loa sub chất lượng cao.

>>>Xem thêm:

• Vỏ thùng loa bằng nhựa là gì? Chất lượng có tốt hay không?
• [HOT] Các mẫu thùng loa đẹp nhất hiện nay: Toàn dải, sub, ván hở
• Cách đóng thùng loa bass 20, 25, 30, 40 hiệu quả nhất

Bản vẽ thùng loa sub là gì?

Bản vẽ thùng loa sub là tài liệu kỹ thuật mô tả chi tiết về thiết kế và cấu trúc của thùng loa subwoofer. Đây là phần không thể thiếu trong quá trình sản xuất và lắp ráp loa sub, vì thùng loa đóng vai trò quan trọng trong việc tối ưu hóa chất lượng âm thanh, đặc biệt là các dải tần thấp mà loa sub tái tạo.

Bản vẽ thùng loa sub

Trong bản vẽ, bạn sẽ thấy các thông tin về kích thước tổng thể của thùng loa, vị trí và kích thước của các cổng thông hơi (bass reflex), vị trí lắp củ loa, và các chi tiết về chất liệu sử dụng như gỗ ép, MDF hay các loại vật liệu cách âm khác. Bản vẽ cũng có thể bao gồm các thông số về độ dày của vách ngăn thùng, cách bố trí các lớp cách âm bên trong, cũng như vị trí các linh kiện như bộ phân tần, cổng kết nối và mạch điện tử.

Tại sao cần đến bản vễ thùng loa sub?

Bản vẽ thùng loa sub là một yếu tố rất quan trọng trong quá trình thiết kế và sản xuất loa, đặc biệt là loa subwoofer, vì nó đảm bảo các yếu tố kỹ thuật và âm thanh đạt hiệu quả cao nhất.

• Đảm bảo chất lượng âm thanh tối ưu
  Một bản vẽ chi tiết sẽ giúp tính toán kích thước, thể tích và cấu trúc của thùng loa một cách chính xác, làm ảnh hưởng trực tiếp đến khả năng tái tạo âm thanh của loa sub, đặc biệt là các tần số thấp. Nếu thiết kế sai lệch, âm thanh có thể bị méo, tiếng bass không rõ ràng hoặc thiếu độ sâu. Với một bản vẽ chính xác, âm thanh sẽ trở nên chắc chắn, mạnh mẽ và đúng theo yêu cầu kỹ thuật.
• Tăng tính ổn định và độ bền cho thùng loa
  Thùng loa sub cần được thiết kế chắc chắn để chịu được lực nén và dao động của sóng âm, tránh rung lắc hoặc gây ra những âm thanh không mong muốn. Bản vẽ sẽ chỉ rõ các loại vật liệu cần sử dụng, độ dày và cấu trúc khung thùng để đảm bảo tính ổn định và độ bền của sản phẩm trong thời gian dài, nhất là khi loa hoạt động ở công suất cao.

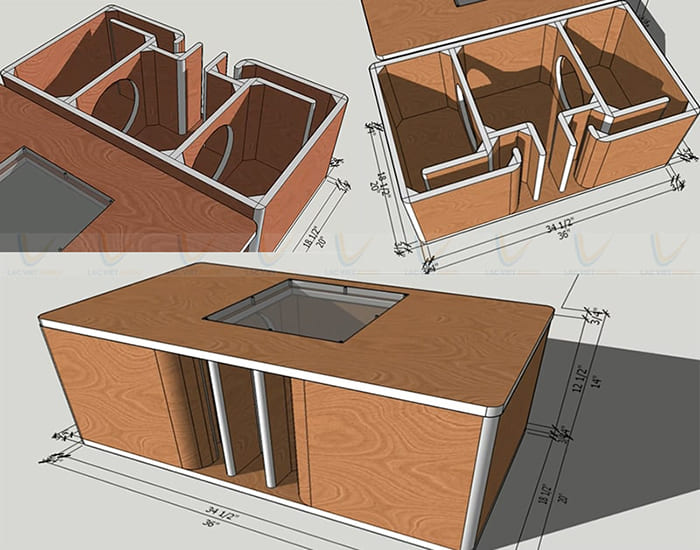

Bản vẽ có thể đảm bảo các yếu tố cần thiết cho loa

Những bản vẽ thùng loa sub thường thấy

Bản vẽ thùng loa sub thường có nhiều loại thiết kế khác nhau tùy theo yêu cầu về âm thanh và kích thước của loa. Dưới đây là một số kiểu bản vẽ thùng loa sub phổ biến:

Thùng loa sub dạng bass reflex

Thùng loa sub dạng bass reflex là một trong những thiết kế phổ biến nhất hiện nay, được sử dụng rộng rãi trong nhiều hệ thống âm thanh khác nhau. Thiết kế này có đặc điểm là có thêm cổng thoát hơi (port), thường được đặt ở phía trước hoặc phía sau của thùng loa. Cổng thoát hơi này không chỉ giúp tăng cường dải âm trầm mà còn cải thiện hiệu suất tổng thể của loa. Khi loa hoạt động, không khí bên trong thùng loa sẽ di chuyển qua cổng thoát hơi, tạo ra âm trầm sâu và mạnh mẽ hơn so với thùng loa kín thông thường.

Thùng loa sub dạng bass reflex đơn giản mà hiệu quả

Bản vẽ của thùng loa bass reflex thường khá đơn giản nhưng hiệu quả, với một hoặc hai cổng thoát hơi được bố trí cẩn thận để tối ưu hóa luồng không khí và giảm thiểu biến dạng âm thanh. Kích thước và vị trí của cổng thoát hơi có thể được điều chỉnh tùy thuộc vào yêu cầu về âm thanh, ví dụ như loại nhạc hoặc môi trường nghe. Sự linh hoạt trong thiết kế này cho phép bass reflex đáp ứng được nhiều loại yêu cầu âm thanh khác nhau, từ hệ thống nghe nhạc trong nhà cho đến các buổi biểu diễn lớn ngoài trời, nơi cần một âm trầm mạnh mẽ và sâu lắng.

Thùng loa sub dạng sealed (kín)

Thùng loa sub dạng sealed, hay còn gọi là thùng loa kín, mang lại âm thanh chính xác và rõ ràng hơn so với các loại thùng loa khác, đặc biệt là ở dải tần số thấp. Loại thùng này không có cổng thoát hơi, do đó toàn bộ không gian bên trong thùng được giữ kín hoàn toàn giúp giảm thiểu hiện tượng méo âm, đồng thời cho phép loa tái tạo âm bass có độ chi tiết cao. Âm thanh phát ra từ thùng loa sealed thường ít mạnh mẽ hơn bass reflex, nhưng lại có độ chính xác và chân thực, phù hợp cho những ai đam mê nghe nhạc chất lượng cao, nơi âm bass không cần quá uy lực mà cần rõ ràng và tinh tế.

Thùng loa sub dạng sealed (kín) không có cổng thoát hơi

Bản vẽ của thùng loa sealed thường có hình dáng hộp vuông hoặc chữ nhật, với cấu trúc đơn giản và ít chi tiết hơn so với các loại thùng khác. Kích thước thùng loa được tính toán cẩn thận để tối ưu hóa âm bass mà không cần đến các cổng thoát hơi giúp loa dễ dàng lắp đặt và vận hành trong nhiều không gian khác nhau, từ phòng khách nhỏ cho đến các phòng nghe chuyên nghiệp. Thùng loa sealed không chỉ dễ thiết kế mà còn có độ bền cao, giúp duy trì hiệu suất âm thanh ổn định trong thời gian dài sử dụng.

Thùng loa sub dạng horn

Thùng loa sub dạng horn là một trong những thiết kế phức tạp và hiệu quả nhất trong việc khuếch đại âm trầm. Thay vì sử dụng cổng thoát hơi, thùng loa horn có cấu trúc kênh dẫn âm dài uốn lượn bên trong, giúp khuếch đại âm trầm tự nhiên mà không cần tăng công suất loa. Khi âm thanh từ loa di chuyển qua kênh dẫn âm, nó sẽ được khuếch đại mạnh mẽ trước khi thoát ra ngoài, tạo ra âm bass uy lực và mạnh mẽ. Điều này làm cho loa horn trở thành lựa chọn lý tưởng cho các buổi biểu diễn ngoài trời, sân khấu lớn hoặc những không gian yêu cầu âm lượng cao và âm bass cực mạnh.

Thùng loa sub dạng horn có cấu trúc dẫn âm đặc biệt

Bản vẽ của thùng loa dạng horn thường rất chi tiết và phức tạp, với hệ thống kênh dẫn âm được bố trí cẩn thận để tối ưu hóa luồng âm thanh. Độ dài và hình dạng của kênh dẫn âm có thể thay đổi tùy thuộc vào yêu cầu về âm thanh và môi trường sử dụng. Loa horn thường có kích thước lớn và cần không gian rộng để phát huy hiệu quả, nhưng hiệu suất mà nó mang lại là rất ấn tượng. Thiết kế này không chỉ tạo ra âm trầm mạnh mẽ mà còn giúp giảm hiện tượng biến dạng âm thanh, mang đến trải nghiệm nghe sống động và chân thực hơn.

Thùng loa sub dạng bandpass

Thùng loa sub dạng bandpass là một thiết kế độc đáo, trong đó củ loa được đặt trong một buồng kín và chỉ phát ra âm thanh thông qua một cổng duy nhất. Thiết kế này giúp tăng cường khả năng tái tạo âm trầm ở một dải tần số nhất định, tạo ra âm bass rất mạnh mẽ và sâu lắng. Loa bandpass thường được sử dụng trong các hệ thống âm thanh lớn, nơi cần âm trầm mạnh và ổn định trong thời gian dài. Nhờ vào buồng kín này, âm thanh từ loa không bị thất thoát ra ngoài, giúp loa tập trung phát ra âm bass sâu, phù hợp cho các sự kiện âm nhạc, biểu diễn hoặc các phòng phim.

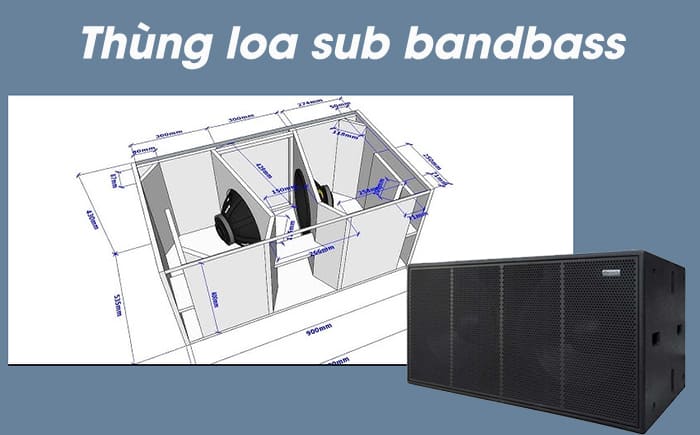

Thùng loa sub dạng bandpass thường có cấu trúc kép

Bản vẽ của thùng loa bandpass thường cho thấy cấu trúc buồng kép, với một buồng kín và một buồng thoát âm. Điều này cho phép âm thanh từ củ loa di chuyển qua buồng kín trước khi được khuếch đại và phát ra ngoài. Kích thước của các buồng và cổng thoát âm có thể được điều chỉnh để tối ưu hóa hiệu suất âm thanh, đảm bảo rằng loa có thể phát ra âm bass mạnh mẽ ở các tần số mong muốn. Thiết kế bandpass phức tạp nhưng mang lại hiệu suất cao, giúp nó trở thành một lựa chọn tuyệt vời cho các ứng dụng đòi hỏi âm thanh chất lượng cao và âm trầm mạnh mẽ.

Cần lưu ý gì khi vẽ thiết kế thùng loa sub?

• Kích thước và dung tích thùng loa: Kích thước của thùng loa cần phải phù hợp với thông số kỹ thuật của củ loa subwoofer (bass). Dung tích thùng loa ảnh hưởng trực tiếp đến khả năng tái tạo âm trầm. Nếu thùng quá nhỏ, âm bass sẽ bị méo, trong khi thùng quá lớn có thể gây mất cân bằng âm thanh. Tính toán chính xác dung tích dựa trên tần số cắt và yêu cầu về âm bass là điều cần thiết.
• Vật liệu làm thùng: Vật liệu của thùng loa cũng ảnh hưởng lớn đến chất lượng âm thanh. Các loại gỗ như MDF, plywood hoặc gỗ ép thường được ưa chuộng do tính chất chống rung và độ bền cao. Khi lựa chọn vật liệu, cần cân nhắc cả độ dày của tấm ván để giảm rung chấn không mong muốn và tránh hiện tượng cộng hưởng, gây méo âm.
• Thiết kế cổng thoát âm (port): Cổng thoát âm giúp loa sub tái tạo âm trầm tốt hơn và mở rộng dải tần số. Khi thiết kế cổng thoát âm, cần chú ý đến vị trí, đường kính và chiều dài của ống dẫn âm. Nếu không được tính toán chính xác, ống dẫn có thể tạo ra tiếng ồn không mong muốn hoặc làm giảm hiệu suất của loa.
• Cấu trúc bên trong: Bên trong thùng loa có thể cần các vách ngăn hoặc chất liệu tiêu âm để giảm cộng hưởng và tạp âm. Những chi tiết này giúp giảm thiểu việc âm thanh từ mặt sau của màng loa tác động ngược lại màng loa, gây hiện tượng méo tiếng. Sử dụng bông tiêu âm hoặc các vật liệu hấp thụ âm khác là cách tối ưu để làm dịu tiếng ồn không cần thiết.
• Độ kín của thùng loa: Thùng loa phải được thiết kế kín hoàn toàn hoặc bán kín (tùy vào loại loa sub là closed-box hay bass-reflex). Nếu thùng không kín, âm thanh có thể bị rò rỉ và làm giảm hiệu suất của loa. Việc đảm bảo không có kẽ hở nào giữa các mối nối và sử dụng keo dán chất lượng cao là cần thiết để đảm bảo độ kín.
• Thiết kế khung đỡ củ loa: Khung đỡ củ loa cần phải chắc chắn để giữ cố định củ loa, tránh rung động không cần thiết. Bên cạnh đó, khung đỡ cũng cần được thiết kế sao cho dễ dàng tháo lắp trong quá trình bảo dưỡng hay thay thế linh kiện.

Chú ý kích thước và cấu trúc loa sub

Kết luận

Trên đây là những thông tin về bản vẽ thùng loa sub chi tiết hi vọng có thể mang lại nhiều hữu ích cho bạn đọc. Nếu bạn có nhu cầu muốn biết thêm thông tin chi tiết hay sở hữu sản phẩm loa sub chất lượng cao thì hãy lên hệ đến Lạc Việt Audio qua số Hotline:0982655355 để được tư vấn và trải nghiệm sản phẩm nhé.
